商品信息
基本参数
- 产地上海
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌
- 型号HC800X-10Q
- 材质球墨铸铁
- 驱动方式水力控制
- 连接形式法兰
- 压力环境常压
- 工作温度区间0-80°
- 特殊功能调节功能
- 流动方向单向
- 介质温度80℃
- 适用介质水
- 流动方向单向
- 类型(通道位置)直通式
- 加工定制是
- 公称通径100mm
- 适用范围中央空调系统管道系统
- 产地上海
产品简介：
产品详情：800x差压旁通阀
产品型号：800x差压旁通阀

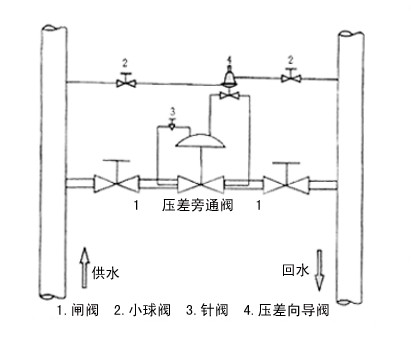

产品功用：自支撑压差控制导阀bypass阀，微形过滤器bypass阀机能，差压旁通阀原理，800x差压旁通平衡阀，旁路阀的效用800x差压旁通阀的工作原理800x差压旁通阀阀门由主阀B间压差，针阀，球阀，导阀和压力表构成，形成油压控制接管系统。通过专门设计的压差控制室，比起压力变化信号，输出阀门开度信号，控制主阀开度，将主阀进，出口压差控制在设定值，工作原理是当主阀进，出口之间的压差时有发生变化时，接管a和接管法兰时有发生变化，该可变先导阀的开度。当压力差大时，先导阀开度大，从联轴器排出的水量通过c管道的控制室增加，主阀控制室中的压力减小，主阀开度增加，主阀入口和出口之间的压力差减小;相反，如果入口和出口之间的压力差主阀开度变小，先导阀开度变小，主阀控制室的压力升高，促进主阀开度减小，主阀压差增大，这种负反馈功用将主阀的入口和出口之间的压力差安定在最高值。设置针阀的开度和先导阀的弹簧压力，以设置主阀的入口和出口之间的压力差。-控制，不需要其他装置和能源，并且容易维护。它普遍用以高层建筑，生活区和其他供水管网系统以及城市供水工程中。差压旁通阀的安装1.差压旁通阀小心翼翼装卸。提议用软绳提起，以免毁损阀门和管道，并保障涂层。阀门应小心翼翼放到在地面上，而不必直接放在地面上。2.安装前检查：装卸到目的地后，首先应根据手册内容检查并认定，管路是否正确，连结是否准确，运输过程中阀门是否毁坏以及各种零部件完备3。安装前清理管道中的碎屑，检查相应的法兰是否与阀门的公称通径压力额定值吻合，并保证压差平衡阀维持管道通达4。压差之前和之后，应安装两个闸阀以展开检查和维护。5.差压导向阀的压力传感管道应直接联接到供水和回水管道，以实现确切的响应和回水。为了便利安装和使用，可以在传感管道上安装一个小球阀。
差压旁通阀的使用解释1.使用前，请检查所有的闸阀，球阀和针阀是否已全然敞开。2.观察供水/回水之间的压力，并根据压力差值将压力差调整为导阀。松开先导阀的顶盖，使用活动扳手旋转顶部螺丝，从顶部到底部，顺时针旋转，压力差将增加，逆时针旋转，压力差将减小。根据所需的左值旋转。当压力差达到目的要求时，旋紧顶盖，并确保一定时间后压力差达到设定的压力差值，而与管道的压力变化无关。3。主阀的移动速度可以通过针阀展开调节。顺时针旋转时，机芯会放慢速度；逆时针旋转时，机芯会加速速度。一般而言状况下，针阀已设置好，不需要调整。.jpg)
